Dlouhodobě se věnujeme sběru a zpracování dat teplot SM2 a nastal čas tato data veřejně sdílet s odborníky, studenty a datovými vědci a získat tak nové vhledy do problematiky přehřívání SM2 a možných řešení.
Informace o datasetu jsou dostupné na stránce github.com/Spolecenstvi-vlastniku-Smichov-Two/dwh-sm2/wiki. Je tam popsána datová struktura, ukázky použití a součástí je i výzva ke spolupráci.
Aktuálně máme historii dat ze systému rekuperace od listopadu 2023 a od letošního léta postupně data teplotních senzorů instalovaných na chodbách všech sekcí a v podzemních podlažích.
Veřejný dataset umožňuje komukoliv analyzovat celou historii dat a vytvářet nad ní vizualizace. Následuje série vizualizací nad veřejným datasetem. Kliknutím na obrázek ho zvětšíte. Pokud vás zajímá jak vzniknul, případně vás zajímají další, podívejte se na stránku s příklady použití datasetu a v tabulce příkladů klikejte na odkazy View on GitHub.

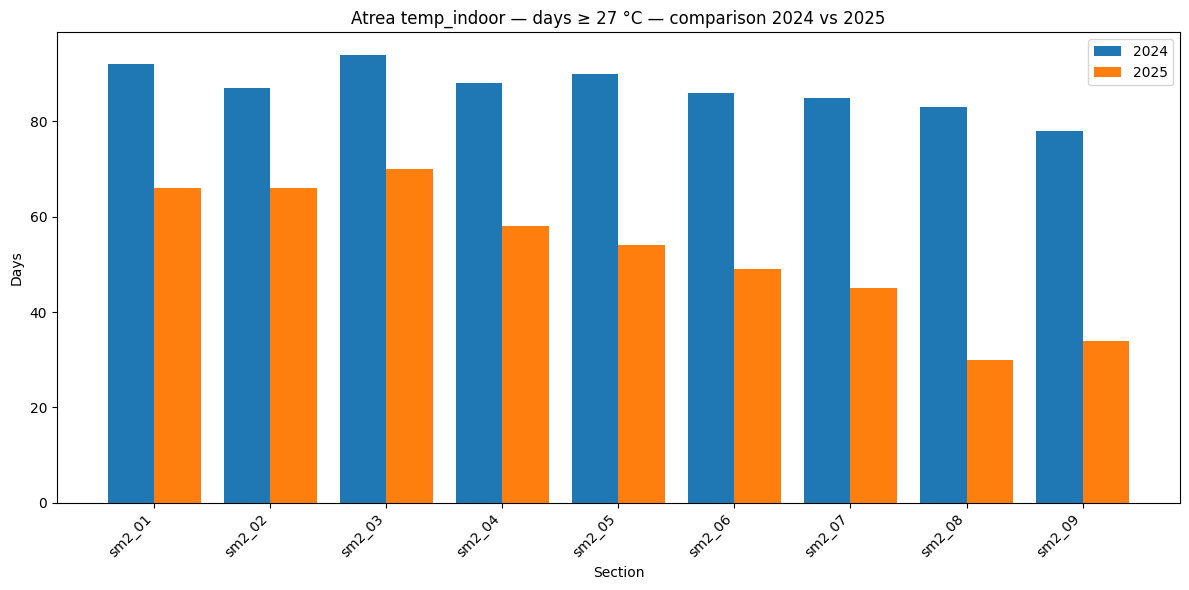

Níže je přehled počtu dní, při kterých teploty bytů v SM2 překročí 27 stupňů Celsia. Jedná se o průměry za celou sekci, modrý sloupeček je za rok 2024, oranžový za rok 2025. Je vidět, že i když letošní léto bylo podstatně chladnější než loňské, v sekcích na ulici Nádražní se počet takových dní příliš nesnížil.

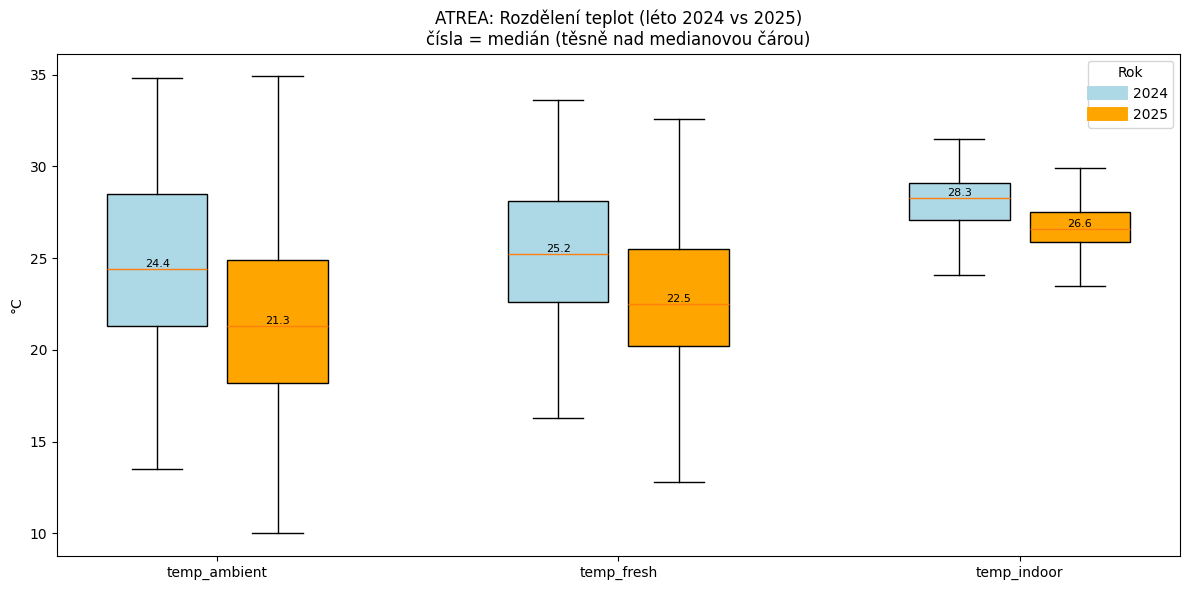

Na dalším obrázku jsou krabicové grafy ukazující rozptyl teplot venkovních (ambient), na přívodu do bytů (fresh) a uvnitř bytů (indoor) za minulý (modrá) a letošní (oranžová) rok.
Horní čára ukazuje maximální teplotu, spodní minimální teplotu, barevný box ukazuje prostor ve kterém se pohybuje polovina teplot, čtvrtina je nad ním a čtvrtina pod ním. Oranžová čára v boxu je prostřední teplota - medián. Obrázek ukazuje, že přestože střední hodnota letošních venkovních teplot je víc než o 3 stupně nižší než loňská, tak rozdíl středních hodnot vnitřních teplot je oproti loňsku nižší o necelé dva stupně.

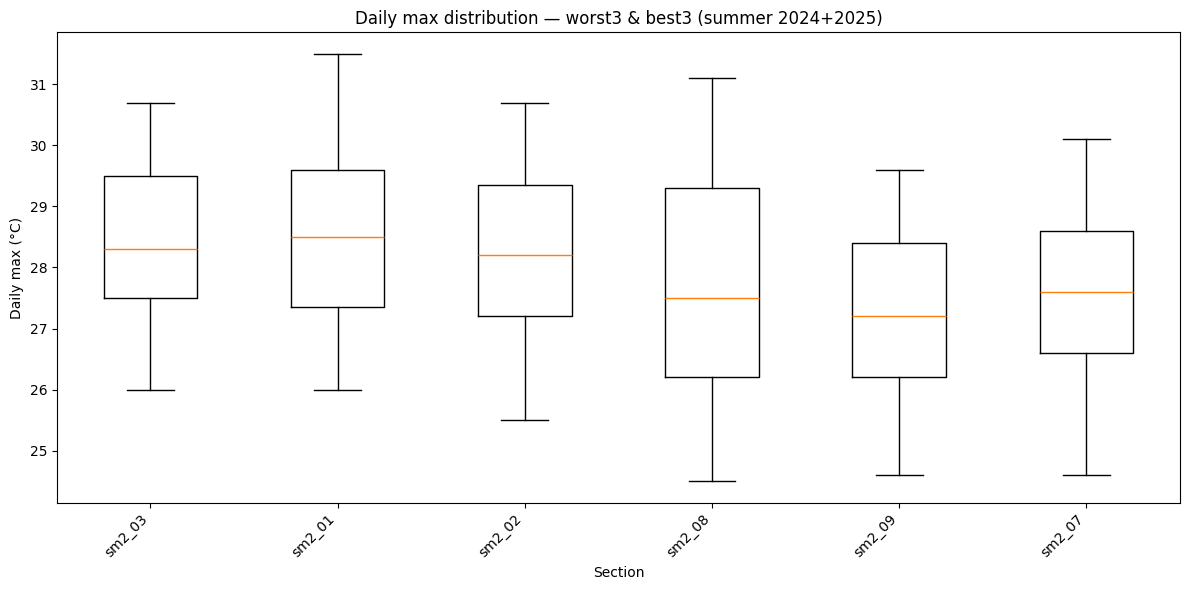

Další obrázek, opět krabicových grafů, ukazuje jak si na tom s rozptylem teplot stojí jednotlivé sekce SM2. Na levé straně jsou 3 sekce ulice Nádražní, které si v rámci SM2 stojí nejhůře, napravo 3 sekce ulice Albrightové , které si stojí nejlépe. Rozdíl mezi nejlepší (09) a nejhorší (03) sekcí je zhruba jeden stupeň Celsia.

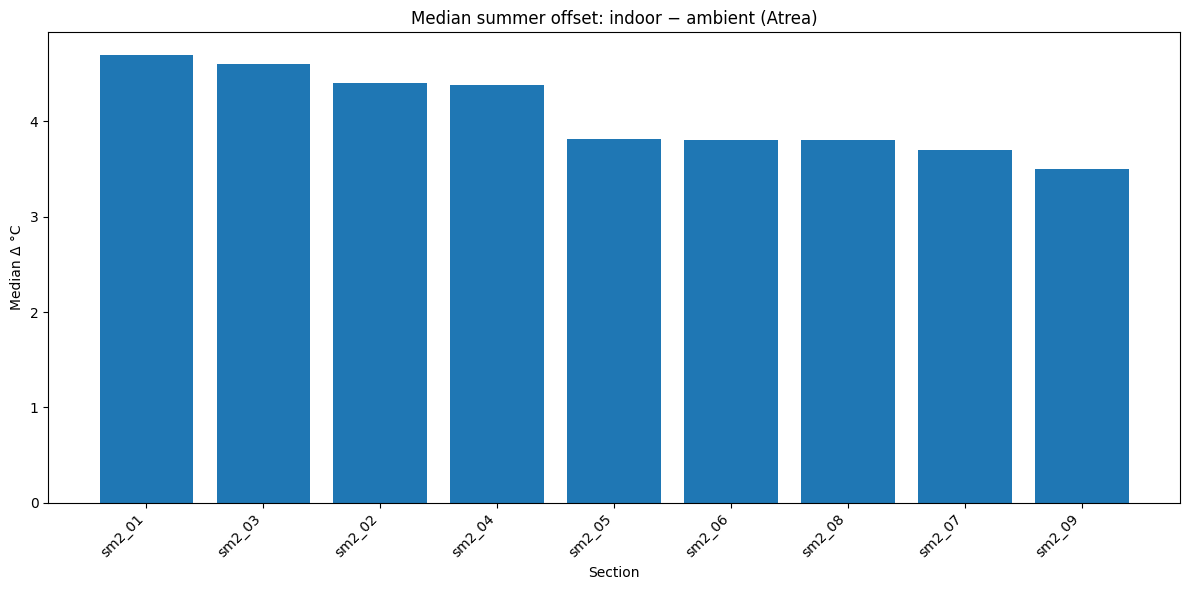

Ke stejnému závěru vede i sloupcový graf na obrázku níže, který zobrazuje o kolik stupňů, má která sekce během léta více než je teplota venkovního vzduchu. Jedná se opět o střední hodnoty během celého léta.

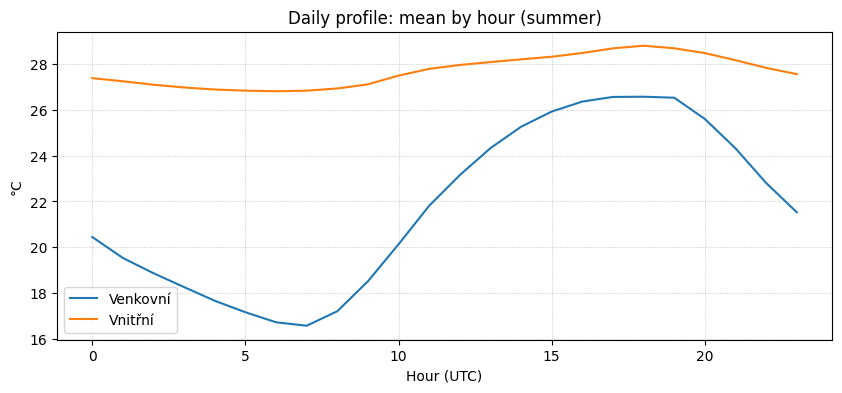

Příští obrázek ukazuje průměrný denní teplotní profil bytu v SM2. Modrá čára je venkovní teplota, oranžová je teplota bytu. Je vidět, že teplota v bytech je stabilní, teplo se akumuluje postupně během celého léta a aktuální venkovní teploty na něj nemají významný vliv.

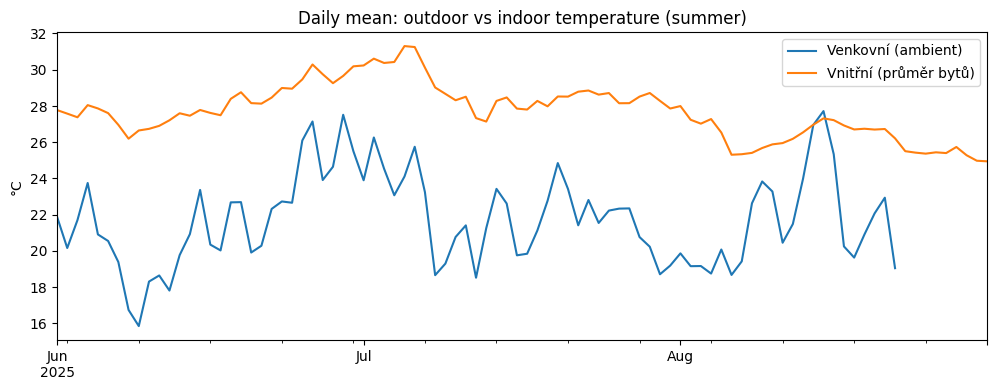

Ještě patrnější je vliv akumulace teplot vidět na delším časovém období. Pokud vyšší venkovní teploty trvají více dnů v řadě, vnitřní teplota setrvale roste, i když venkovní maxima nerostou. A po prudkých poklesech venkovních teplot je pokles vnitřních teplot velice mírný a postupný.

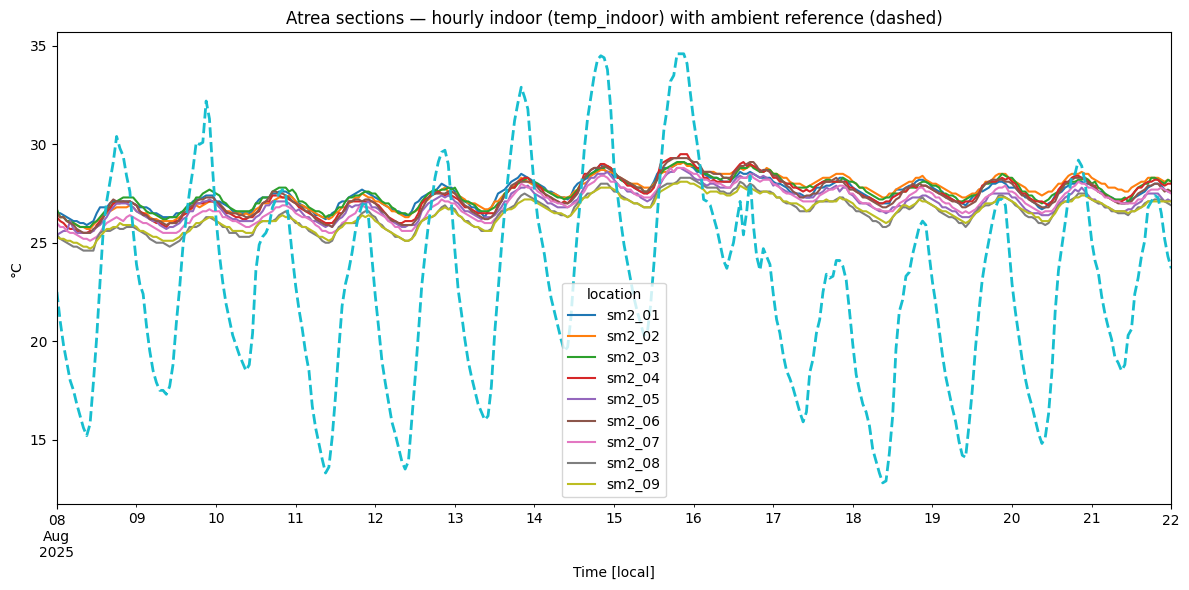

Nejvíce patrný je faktor akumulace na detailních hodinových teplotách jednotlivých sekcí. Barevné stužky jsou vnitřní teploty jednotlivých sekcí SM2, modrá přerušovaná čára je venkovní teplota.

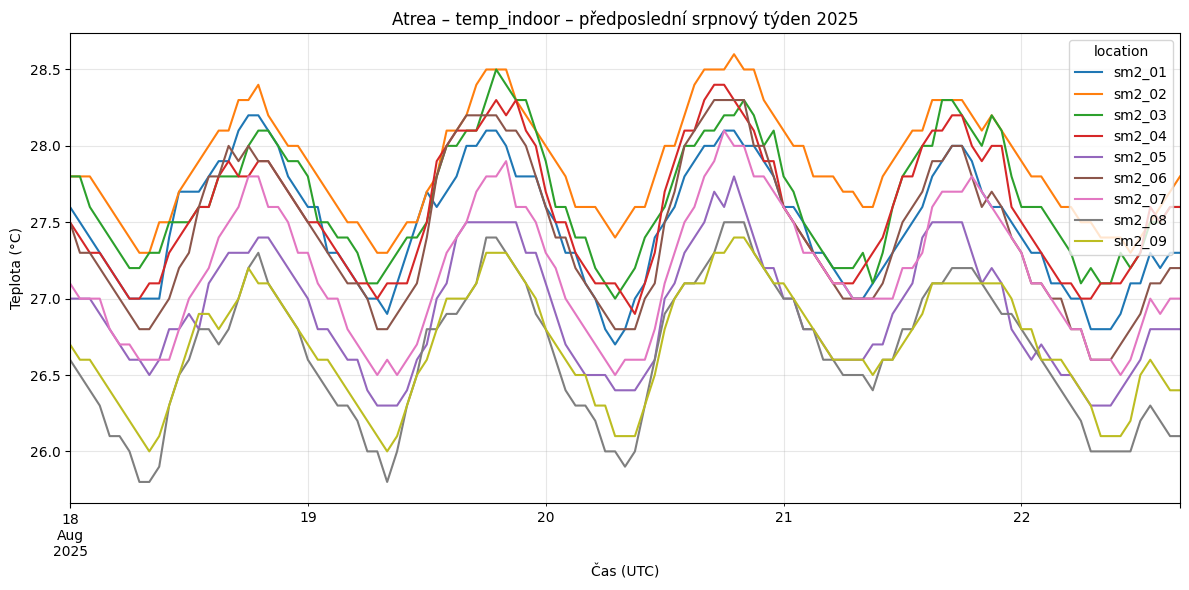

Ještě zazoomujeme do detailu rozdílů mezi jednotlivými sekcemi. Nahoře sekce Nádražní, dole sekce Albrightové. Rozdíl mezi nimi asi jeden stupeň Celsia. Potvrzení informace z krabicových a sloupcových grafů výše.

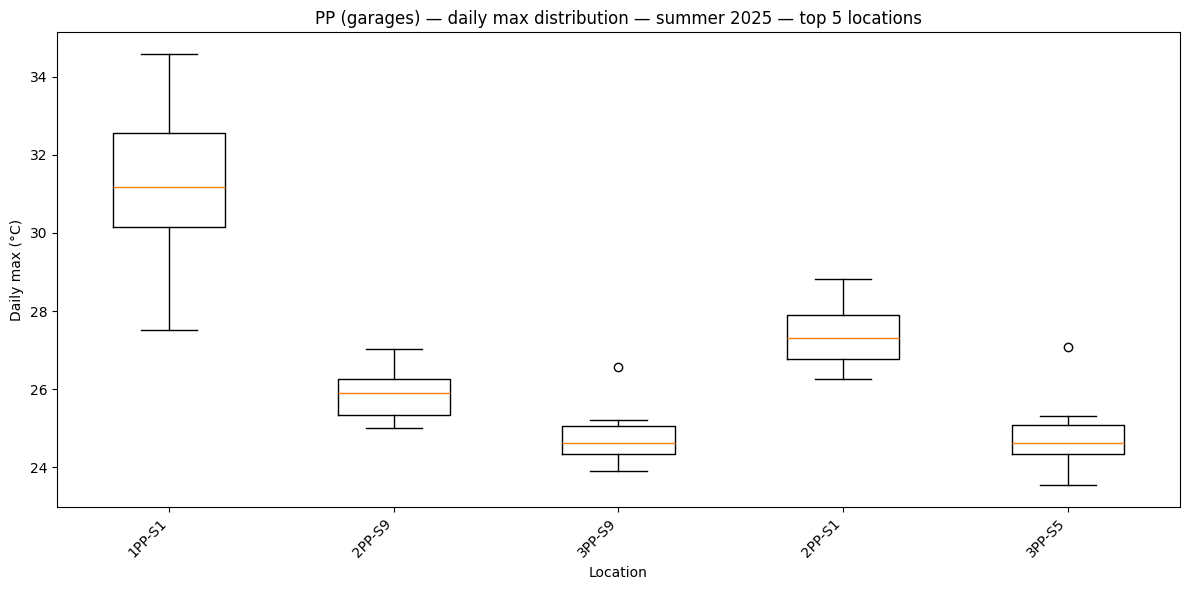

Teď pár obrázků z dat nových senzorů na chodbách a v podzemních podlaží. Nejdříve rozptyly teplot v podzemních podlažích. Největším zjištěním bylo, jak dobře si mezi sebou podzemní podlaží předávají teplo. O přehřívání 1PP od jednotek chlazení jsme věděli, ale jak efektivně se teplo předává do 2PP a 3PP je informace nová. Nejlépe to ilustruje teplota 2PP pod sekcí 1. Zajímavé bude zjistit, jak dlouho akumulované teplo v podzemních podlažích vydrží do chladnějších měsíců.

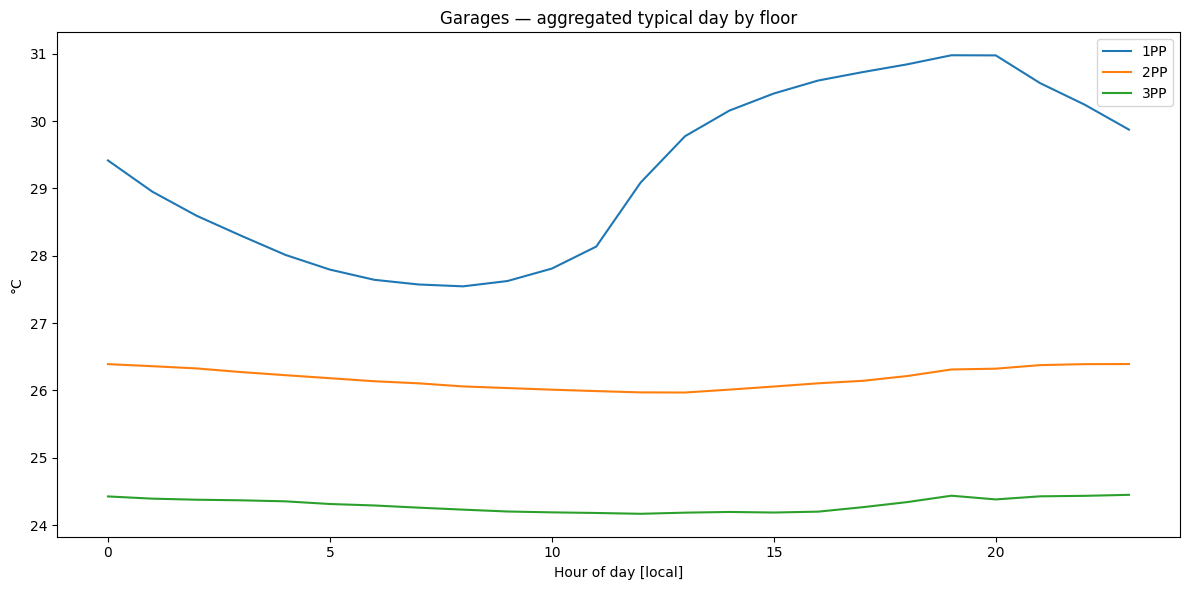

Na dalším obrázku ještě křivky průměrných teplot za podzemní podlaží. Křivka teplot 1PP ukazuje dynamiku změn během dne dle aktuálních výkonů chladících jednotek. Teploty 2PP a 3PP se mění pomalu, funguje tady postupná akumace jak to vidíme v bytech.

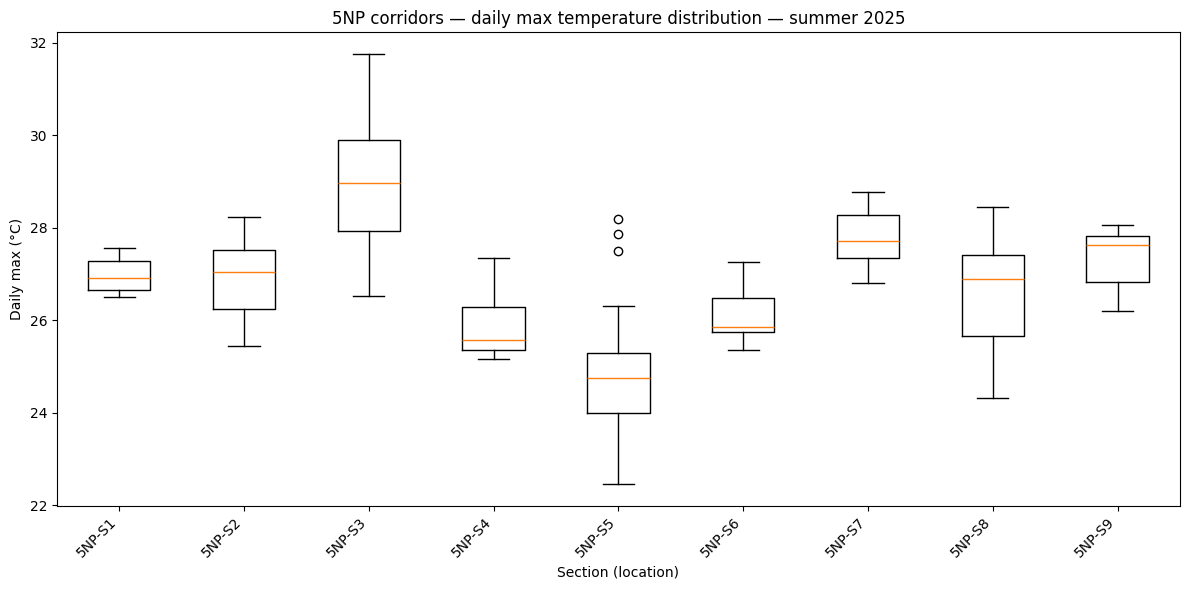

Další obrázek ukazuje rozptyl teplot společných chodeb 5NP jednotlivých sekcí. U chodeb je hlavním faktorem možnost větrání. Nejlépe to ilustrují sekce 5 a 7. Obě mají stejnou orientaci a liší se možností větrání. Sekce 5 může volně větrat otevřenými okny na všech podlažích. Sekce 7 možnost větrání nemá. Výsledkem je, že sekce 5 absolutní vítěz tepelného komfortu na chodbách a sekce 7 má druhý nejhorší teplotní komfort na chodbě.

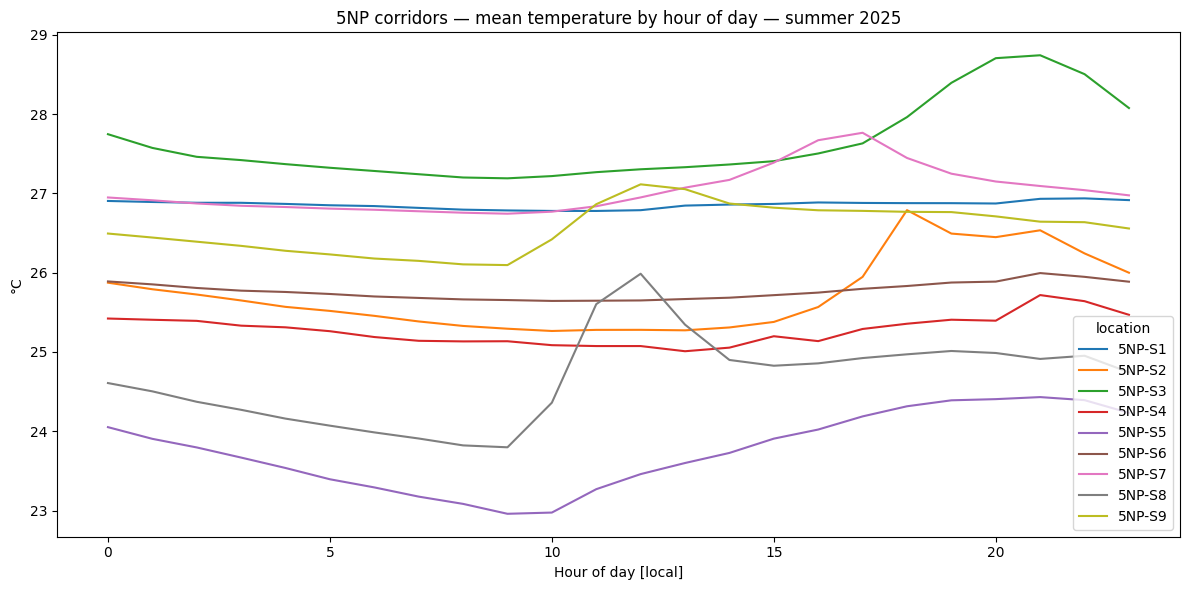

A to stejné znovu tentokrát v křivkách průměrných teplot jednotlivých sekcí. Nejhorší sekce 3, hned za ní sekce 7, jednoznačně nejlepší sekce 5. Komfortní teploty bez větrání nejsou možné.
